Rabu, 06 Januari 2010

Nor Achmadi 5353080332

Mengoperasikan peralatan pengalih daya tegangan rendah

Menerapkan Prosedur Pengoperasian Sistem Kelistrikan

Tes Formatif

1. Sebutkan komponen-komponen yang digunakan pada peralatan pengalih daya!

2. Terangkan cara kerja MCB!

3. Apa fungsi Thermal Over Load Relay?

4. Terangkan cara kerja rangkaian pengendali DOL !

5. Terangkan cara kerja rangkaian daya (Power) DOL!

Kunci Jawaban

1. Komponen-komponen yang digunakan pada peralatan pengalih daya adalah:

- Pengaman listrik

- Kontaktormagnit

- Time delay

- Push botton

- Overload

- Lampu indikator

- Transformator

- Alat ukur listrik

- Panel listrik

2. MCB bekerja apabila bimetal mendapatkan arus yang besar sehingga terjadi panas dan bimetel mengembang dan akhirnya membuka, disertai dengan terjadinya ”Trip” pada lidah MCB. Untuk mengaktifkan kembali, menunggu bimetal dingin dan kemudian menaikkan lidah MCB ke atas.

3. Thermal Over Load Relay berfungsi untuk mengamankan motor dari beban yang besar. Apabila beban motor besar maka arus motor naik dan Thermal Over Load Relay akan membuka. Untuk mengaktifkan kembali, tekan tombol ”Reset”.

4. Rangkaian pengendali DOL (Direct On Line).

Prosedur operasional:

1. MCB di set pada posisi „ON“ dengan cara menaikkan lidah MCB ke atas

2. Pada kondisi normal Lampu indikator warna hijau menyala. Menandakan bahwa peralatan pengalih daya DOL siap dioperasikan

3. Tekan tombol „ START“ maka Motor 3 Fasa akan berputar Runing (maju), lampu indikator warna merah menyala, dan lampu hijau mati

4. Apabila pada saat Motor 3 fasa sedang bekerja terjadi beban lebih maka lampu indikator warna kuning menyala. Dan lampu warna merah mati

5. Untuk mengaktifkan kembali tekan tombol „Reset“ Thermal Over Load dan lakukan seperti langkah 3

6. Untuk mematikan Motor 3 Fasa, tekan tombol „STOP“. Dan ditandai dengan lampu warna merah mati, lampu warna hijau menyala

5. Rangkaian daya (Power) Direct On Line (DOL)




Mengidentifikasi Alat Ukur

Tes Formatif

1. Bagaimanakah cara memasang alat ukur Ampermeter!

2. Bagaimanakah cara memasang alat ukur Voltmeter!

3. Berapa amper Thermal Overload Relay disetting pada rangkaian daya!

4. Bagaimanakah cara pemasangan TOR pada beban!

Kunci Jawaban

1. Alat ukur Ampermeter dipasang secara seri dengan beban



2. Alat ukur Voltmeter dipasang secara paralel dengan sumber tegangan atau beban


3. Thermal Overload Relay disetting pada rangkaian daya sebesar arus nominal beban (Motor)

4. TOR dipasang secara seri dengan beban



Melaksanakan Operasi Peralatan Pengalih Daya Tegangan Rendah

Tes Formatif

1. Bagaimanakah cara mengoperasikan peralatan Forward-Reverse Motor 3 Fasa!

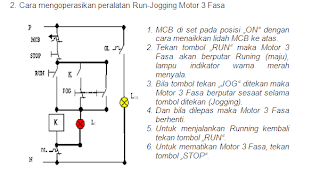

2. Bagaimanakah cara mengoperasikan peralatan Run-Jogging Motor 3 Fasa!

3. Bagaimanakah cara mengoperasikan peralatan Starting Y-D Motor 3 Fasa!

4. Bagaimanakah cara mengoperasikan peralatan Forward-Reverse Otomatis Motor 3 Fasa!

5. Bagaimanakah cara mengoperasikan peralatan Motor pumpa dengan kontrol permukaan Motor 3 Fasa!

6. Bagaimanakah cara mengoperasikan peralatan Dasar Mesin Crane!

Kunci Jawaban

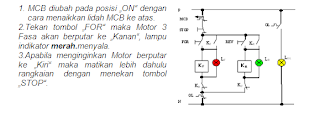

1. Cara mengoperasikan peralatan Forward-Reverse Motor 3 Fasa



4. Tekan tombol „REV“ maka Motor 3 Fasa akan berputar ke „Kiri“, lampu indikator hijau menyala

5. Untuk mematikan Motor 3 Fasa, tekan tombol „STOP“


3. Cara mengoperasikan peralatan Starting Y-D Motor 3 Fasa

4.


Cara mengoperasikan peralatan Forward-Reverse Otomatis Motor 3 Fasa


3. Setelah Delay T2 habis maka Motor 3 Fasa berputar mudur (Reverse) yang ditandai dengan menyala lampu warna hijau dan T3 bekerja menunda waktu sesuai pengesetan.

4. Apabila Setting T3 telah habis maka Motor 3 Fasa mati, dan T4 bekerja untuk menunda waktu.

5. Setelah Delay T4 habis maka Motor 3 Fasa kembali berputar maju (Forward). Demikian seterusnya.

6. Untuk mematikan Motor 3 Fasa, tekan tombol „START-STOP“. Untuk tekanan ke 2.

5. Cara mengoperasikan peralatan Motor pumpa dengan kontrol permukaan Motor 3 Fasa


4. Setelah beberapa detik sesuai dengan pengesetan Time Delay Relay maka Motor 3 Fasa bekerja dalam hubungan Delta (D). Motor mengisi Bak penampung.

5. Pada saat Air telah memenuhi Bak penampung maka Float Switch UP membuka dan Motor 3 Fasa berhenti.

6. Setelah Air surut mencapai batas Float Switch Down maka Motor 3 Fasa bekerja kembali.

7. Untuk mematikan Motor 3 Fasa, tekan tombol „START-STOP“ untuk tekanan kedua.

6. Cara mengoperasikan peralatan Dasar Mesin Crane



4. Dan apabila menekan tombol JOG maka Motor akan berputar maju sesaat selama tombol ditekan dan ditandai dengan menyala lampu merah.

5. Apabila menginginkan Motor berputar mundur (Reverse) maka terlebih dahulu tekan tombol „STOP“ kemudian pindahkan saklar „SELEKTOR SWITCH“ pada posisi Reverse (Rev).

6. Tekan tombol RUN maka Motor akan berputar mundur (Reverse) dan ditandai dengan menyala lampu merah.

7. Dan apabila menekan tombol JOG maka Motor akan berputar mundur sesaat selama tombol ditekan dan ditandai dengan menyala lampu merah.

8. Limit Switch berfungsi untuk pembatas arah gerak mesin forward dan reverse agar tidak mencapai batas tak terhingga.

9. Untuk mematikan Motor 3 Fasa, tekan tombol „STOP“.

Mengamati Dan Menanggulangi Masalah Operasi Pengalih Daya

Tes Formatif

1. Terangkan cara kerja Starting Y-D Motor 3 Fasa!

2. Terangkan cara kerja starting low voltage!

3. Terangkan cara kerja sistim pengereman Plugging, Regeneratif, Elektromekanis, dan beban Listrik!

4. Bagaimana cara menanggulangi masalah pada saat Peralatan sedang beroperasi!

5. Apa langkah-langkah yang dilakukan dalam memperbaiki kerusakan pada peralatan pengalih daya?

Kunci Jawaban

1. Cara kerja Starting Y-D Motor 3 Fasa adalah saat mula jalan kumparan motor 3 Fasa terhubung Y, setelah beberapa detik kemudian kumparan motor diubah ke dalam hubungan D.

2. Cara kerja starting low voltage adalah cara mengasut Motor dengan mengurangi tegangan, dengan alasan arus dan torsi motor tidak terlalu besar pada saat starting Motor.

Sistim low voltage yang sering digunakan yaitu:

1. Pengasutan tahanan primer

2. Pengasutan autotrafo

3. Pengasutan solid state (sistim SCR)

3. a. Cara Kerja Sistim Pengereman Plugging

adalah pada saat motor diberhentikan maka terdapat sisa putaran. Agar sisa putaran tidak terlalu lama berputar maka dilakukan pembalikan arah putaran sesaat dengan menekan tombol Jogging.

b. Cara Kerja Sistim Pengereman Regeneratif

adalah sisa putaran pada rotor menginduksi kumparan stator sehingga pada kumparan stator timbul Ggl induksi. Agar putaran rotor berhenti maka pada kumparan stator diberikan beban Resistif. Pengereman Dinamik banyak digunakan pada Motor-motor DC.

c. Cara Kerja Sistim Pengereman Elektromekanis

adalah pada saat motor berputar maka tegangan elektromekanis bekerja membuka drum. Apabila tegangan elektromekanis hilang maka drum akan dicengkeram oleh sepatu rem. Kondisi ini akan aman terhadap saat tegangan hilang maka proses pengereman bekerja.

d. Cara Kerja Sistim Pengereman Elektromekanis

adalah alat yang sederhana dan kuat yang terdiri dari rotor besi yang dipasang didalam perangkat medan diam. Perangkat medan terdiri dari struktur kumparan dan besi yang dirancang sedemikian rupa sehingga ketika arus searah mengalir pada kumparan, mengubah kutub-kutub magnet yang dihasilkan pada besi, yaitu kutub utara dekat dengan kutub selatan dan selanjutnya. Ketika besi rotor bergerak melewati kutub stator, medan berubah-ubah dibangkitkan, menyebabkan arus eddy mengalir pada rotor.

4. Cara menanggulangi masalah pada saat Peralatan sedang beroperasi adalah dengan mematikan sumber tegangan.

5. Langkah-langkah yang dilakukan dalam memperbaiki kerusakan pada peralatan pengalih daya.

a. Motor dibongkar keseluruhan

b. Bersihkan rotor dan stator dengan kompressor

c. Berilah lapisan lak pada kumparan hingga kering, dengan tujuan untuk mendapatkan tahanan isolasi yang baik

d. Pada bagian rotor (untuk rotor lilit) bersihkan lamel-lamel dan hindari terjadinya goresan pada lamel

e. Perhatikan sikat-sikat dalam keadaan masih dapat dipergunakan secara normal

Motor dipasang kembali seperti sediakala.

Test Tertulis

Jawablah pertanyaan berikut ini dengan singkat dan jelas!

1. Sebutkan bagian-bagian Panel listrik!

2. MCB berfungsi untuk!

3. Kontaktor adalah?

4. Time Delay Relay berfungsi untuk?

5. Thermal Over Load berfungsi untuk?

6. Besarnya setting arus beban lebih adalah?

7. Yang dimaksud dengan pengasutan Starting Y-D adalah?

8. Tujuan Pengasutan Motor 3 Fasa adalah?

9. Yang dimaksud pengasutan tahanan primer adalah?

10. Sistim pengereman secara plugging dilakukan dengan cara!

11. Pengereman secara Regeneratif adalah?

12. Pengereman secara Elektromekanis adalah?

13. Pengereman secara Beban Listrik adalah?

14. Sebutkan Pemeliharaan peralatan yang harus dilakukan!

15. Langkah-langkah perbaikan peralatan adalah!

Kunci Jawaban Evaluasi

1. Bagian-bagian Panel listrik terdiri dari:

a. Rel Omega

b. Terminal kabel

c. MCB 1 Fasa

d. MCB 3 Fasa

e. Kontaktor

f. Push Botton

g. Time Delay (bila diperlukan)

h. Thermal Over Load

i. Lampu indikator

2. MCB berfungsi untuk pengaman terhadap arus hubung singkat

3. Kontaktor adalah saklar yang bekerja secara elektromagnetik

4. Time Delay Relay berfungsi untuk menunda waktu kontak NO (Normally Open) maupun kontak NC (Normally Close)

5. Thermal Over Load berfungsi untuk pengaman arus kumparan motor terhadap beban lebih

6. Besarnya setting arus beban lebih adalah sama dengan arus nominal motor

7. Yang dimaksud dengan pengasutan Starting Y-D adalah pengasutan motor 3 Fasa berdaya besar dengan start awal kumparan motor terhubung dalam hubungan Y dan kemudian setelah beberapa detik kumparan motor terhubung dalam hubungan D

8. Tujuan Pengasutan Motor 3 Fasa adalah untuk mengurangi arus start motor

9. Yang dimaksud pengasutan tahanan primer adalah pengasutan yang dilakukan dengan mengurangi tegangan melalui tahanan awal yang dihubungkan secara seri dengan kumparan motor

10. Sistim pengereman secara plugging dilakukan dengan cara membalik arah putaran sisa

11. Pengereman secara Regeneratif adalah pengereman yang menfaatkan sisa putaran motor yang berubah menjadi generator

12. Pengereman secara Elektromekanis adalah pengereman dengan menggunakan sepatu rem. Membuka dan menutupnya sepatu rem untuk mencengkeram drum dilakukan oleh kumparan yang bekerja secara elektromagnetis

13. Pengereman secara Beban Listrik adalah pengereman dengan melakukan pembebanan pada motor saat putaran hilang.

14. Pemeliharaan peralatan yang harus dilakukan antara lain: Pemeliharaan rutin berencana, Pemeliharaan rutin dan Revisi (penggantian)

15. Langkah-langkah perbaikan peralatan adalah:

a. Motor dibongkar keseluruhan

b. Bersihkan rotor dan stator dengan kompressor

c. Berilah lapisan lak pada kumparan hingga kering, dengan tujuan untuk mendapatkan tahanan isolasi yang baik.

d. Pada bagian rotor (untuk rotor lilit) bersihkan lamel-lamel dan hindari terjadinya goresan pada lamel.

e. Perhatikan sikat-sikat dalam keadaan masih dapat dipergunakan secara normal.

f. Motor dipasang kembali seperti sediakala.





Mengoperasikan Mesin Produksi dengan Kendali Elektronik

Transistor

Tes Formatif

1. Jelaskan bagaimana cara memberi penyulutan pada trasistor jenis PNP?

2. Apakah yang akan terjadi jika kaki basis transisor jenis NPN diberi polaritas negatif?

3. Gambar dan jelaskan dua buah trasistor yang digunakan sebagai latching?

4. Apakah yang membedakan antara transistor jenis PNP dengan transistor jenis NPN?

5. Apakah keuntungan pengontrolan beban menggunakan transistor dibandingkan sakelar mekanik?

KUNCI JAWABAN

1. Cara memberi penyulutan pada transistor PNP adalah:

a. Emiter harus mendapatkan polarias positif.

b. Basis harus mendapatkan polaritas negatif.

c. Kolektor harus mendapatkan polaritas lebih negatif

2. Transistor tidak akan mengalirkan arus dari emitter ke kolektor

3. Gambar dua buah transistor yang bekerja sebagai latching

Cara kerja dua buah transistor yang bekerja Sebagai laching adalah:

Jika transistor 2 diberi trigger positif, berarti emiter transistor2 mendapatkan forward bias dan transistor2 mulai bekerja karena transistor 2 terhubung langsung dengan kolektor transistor 2 dengan basis transistor1 maka transist juga Akan bekerja yang akan memberikan penguatan pada transistor 2

1. Yang membedakan dari kedua jenis transistor, yaitu susunan bahannya, sehingga cara memberikan penyulutan pada kedua transistor tsb menjadi berbeda.

2. Daya beban dapat diatur dari nol sampai maximal.

Silicon Controlled Rectifier (SCR) dan Uni Junction Transistor (UJT)

Tes Formatif

1. Apakah singkatan dari SCR?

2. Terbuat dari apakah bahan SCR itu?

3. Gambarkan symbol SCR lengkap dengan notasi kaki-kakinya?

4. Tuliskan dua fungsi dari SCR?

5. Jelaskan! Bagaimana kerja SCR jika digunakan untuk mengontrol tegangan DC?

6. Apakah yang dimaksud dengan holding current?

7. Jelaskan! Bagaimana cara memberikan penyulutan pada kaki-kaki SCR?

8. Jelaskan! Kenapa SCR jika digunakan untuk mengontrol tegangan DC, dengan sekali trigger SCR akan terus bekerja?

9. Gambarkan simbol dari UJT?

10. Jelaskan! Keuntungan penyulutan menggunakan UJT pada SCR?

KUNCI JAWABAN

1. SCR singkatan dari Silicon Controlled Rectifier.

2. SCR terbuat dari bahan silicon.

3. Simbol SCR



4. Dua fungsi SCR adalah:

a. Sebagai switch/pengontrol.

b. Sebagai penyearah/rectifier.

5. Jika SCR digunakan untuk mengontrol tegangan DC, SCR akan terus konduk dengan sekali trigger.

6. Holding current adalah arus genggam atau arus yang harus dipertahankan supaya SCR terus bekerja.

7. Cara memberikan penyulutan pada SCR yaitu:

a. Anoda harus mendapatkan polaritas positif.

b. Katoda harus mendapatkan polaritas negatif.

c. Gate harus mendapatkan polaritas positif.

8. Tegangan DC merupakan tegangan yang tidak berubah-ubah dan besar tegangan tsb selalu sama di atas daerah holding current, dengan demikian ma ka, SCR dengan sekali trigger akan terus kunduk/bekerja.

9. Simbol UJT

10. Gambar rangkaian pengaturan cahaya lampu



Diac, Triac, Quadrac

Tes Formatif

1. Gambarkan susunan fisis dan symbol TRIAC?

2. Apakah fungsi Triac?

3. Jelaskan,Bagaimana cara mengatur daya pada beban yang dikontrol dengan TRIAC?

4. Apakah fungsi dari DIAC?

5. Apakah yang dimaksud dengan komponen bi-directional?

6. Apakah perbedaan antara TRIAC dengan SCR, jika digunakan untuk mengontrol tegangan A

7. Apakah keuntungan beban yang kontrol menggunakan TRIAC jika dibandingkan dengan SCR?

8. Apakah yang disebut dengan QUADRAC?

KUNCI JAWABAN

1. Susunan fisis dan symbol Triac.

2. Fungsi TRIAC adalah sebagai pengontrol (pengendali).

3. Beban dipasang seri dengan terminal (TI) atau terminal (T2). Daya pada beban dapat dikontrol dengan mengatur arus yang masuk gatenya.

4. DIAC merupakan piranti elektronik yang tidak mempunyai polaritas dan berfungsi sebagai penyulut pada gate TRIAC.

5. Bi-directional artinya komponen yang dapat melalukan arus dari dua arah.

6. SCR merupakan komponen elektronik yang dapat melalukan arus hanya

satu arah saja, hampir sama dengan sebuah dioda. Jika beban dikontrol oleh SCR, maka tegangan yang jatuh pada beban merupakan tegangan DC setengah gelombang. Sedangkan jika beban dikontrol menggunakan TRIAC, tegangan yang jatuh pada beban masih merupakan tegangan

arus bolak-balik.

7. Beban yang dikontrol menggunakan Triac dayanya hampir tidak mengalami perubahan sedangkan jika menggunakan Scr daya pada beban akan berkurang.

8. QUADRAC merupakan gabungan dari DIAC dan TRIAC yang sudah dikemas dalam satu chip.

TES TERTULIS

1. Tuliskan dua fungsi transistor?

2. Jelaskan apa yang dimaksud dengan switch statis?

3. Jelaskan apa yang dimaksud dengan keadaan cut off pada transisor?

4. Jelaskan apa yang disebut dengan laching?

5. Tuliskan persamaan tegangan kondisi saturasi pada transistor?

6. Tuliskan 3 komponen yang tergolong pada keluarga thyristor?

7. Jelaskan kenapa SCR jika digunakan untuk mengontrol tegangan DC dengan sekali triger, SCR akan terus konduk?

8. Jelaskan bagaimana bekerjanya SCR yang dipicu menggunakan UJT?

9. Buat gambar rangkaian pengaturan cahaya lampu mengunakan SCR?

10. Apakah keuntungan pengontrolan beban menggunakan Triac dibandingkan dengan SCR?

KUNCI JAWABAN

1. Dua fungsi transistor adalah:

a. Merupakan alat yang berfungsi sebagai penguat.

b. Merupakan alat/komponen yang berfungsi sebagai pengontrol (switch statis).

2. Switch statis adalah dimana switch tsb pada saat ON maupun OFF tidak ada bagian yang bergerak dari alat tsb.

3. Yang dimaksud dengan kondisi cut off pada transistor adalah dimana tran sistor tsb tidak dalam mengalirkan arus dari emiter ke kolektor atau jikadiumpamakan sakelar dimana sakelar tsb dalam keadaan membuka (off).

4. Yang dimaksud dengan Laching disebut juga kancing, adalah dua buah transistor yang dihubungkan sedemikian rupa yang jika salah satu transistor tsb diberi penyulutan maka akan terjadi aliran arus dari kedua transistor tsb.

5. Persamaan tegangan pada trasistor dalam keadaan saturasi adalah :

IC . RL = UCC, dari persamaan UCC = IC . RL + UCE

UCE = UCC – IC . RL

Karena :

IC . RL = UCC, maka UCC – IC . RL = 0

Dan UCE = 0.

6. Komponen-komponen Yang termasuk keluarga Thyristor adalah :

a. SCR.

b. Triac.

c. Quadrac.

7. Tegangan DC adalah tegangan yang setiap saat harganya sama (DC murni), jika SCR di gunakan untuk mengontrol tegangan DC maka arus genggam (holding Current) harganya akan selalu di bawah harga arus/tegangan DC tsb (tegangan DC tidak mengalami harga nol). Untuk itu jika SCR digunakan untuk mengontrol tegangan DC dengan sekali triger maka SCR akan terus konduk.

8. Jika SCR dipicu menggunakan UJT, tegangan/arus yang dikeluarkan oleh UJT kemudian masuk pada gate SCR. Bentuk tegangan/arus yang masuk tsb berupa gigi gergaji sehingga sudut kerja SCR akan lebih kecil, dengan demikian maka daya pada beban akan lebih besar.

9. Rangkaian pengaturan cahaya lampu menggunakan SCR.

10. Keuntungan pengontrolan beban menggunakan TRIAC dibandingkan SCR adalah tegangan/arus yang jatuh pada beban akan tetap berupa arus bolak-balik sedangkan jika menggunakan SCR maka tegangan yang jatuh pada beban akan menjadi DC ½ gelombang.





Memelihara dan Memperbaiki Mesin Arus Bolak Balik

Memelihara dan Memperbaiki Motor AC 1 Fasa

Test Formatif

1. Suatu pesawat yang dapat mengubah energi listrik arus searah menjadi energi mekanik dalam bentuk putaran disebut …

2. Sebutkan jenis-jenis motor 1 fasa arus bolak balik?

3. Jelaskan arti secara umum pemeliharaan dan perbaikan motor listrik arus bolak balik?

4. Sebutkan fungsi pemeliharaan regular dan mencakup pekerjaan apa saja pada pemeliharaan regular tersebut!

5. Sebutkan komponen-komponen motor fasa belah danjika terjadi gangguan pada sakelar sentrifugalnya apa yang harus anda lakukan?

6. Sebutkan tiga jenis motor kapasitor dan jelaskan fungsi kapasitor pada motor starting serta bagaimana cara mengatasi kerusakan kapasitor tersebut!

7. Gambarkan sirkuit diagram motor repulsi dan identifikasikan jenis kerusakan/ gangguan yang sering terjadi?

8. Bagaimanakah caranya bahwa motor universal itu dapat diatur kecepatan putarnya (variasi kecepatan) coba jelaskan?

9. Apa yang akan anda lakukan jika pada motor shaded pole terjadi trabel motor tidak berputar jelaskan?

10. Bagaimanakah langkah-langkah perbaikan yang harus dilakukan jika pada motor 1 fasa, lilitan statornya terbakar dan motor akan dililit ulang (rewinding)?

Kunci Jawaban Test Formatif

1. Motor listrik arus bolak balik

2. Jenis motor 1 fasa yaitu:

a. Motor fasa belah (splite phase)

b. Motor kapasitor

c. Motor kapasitor starting

d. Motor kapasitor running (permanent)

e. Motor kapasitor start-running

f. Motor repulse

g. Motor universal

h. Motor shaded pole (kutub bayangan)

3. Pemeliharaan adalah usaha yang dilakukan secara rutin agar peralatan atau sistem selalu dalam keadaan siap pakai. Sedangkan perbaikan dapat diartikan sebagai usaha yang dilakukan untuk mengganti komponen atau memperbaiki komponen yang rusak agar alat tersebut dapat berfungsi seperti semula.

4. Fungsinya untuk menjamin kelancaran operasi dan mencegah terjadinya kerusakan total (break down) meliputi pemeriksaan, pengujian pembersihan, pengeringan, pengecatan, pelumasan dan pengaturan.

5. Komponennya adalah: rumah stator; stator; rotor sangkar; bantalan peluruh (bearing); lilitan utama; lilitan bantu; sakelar sentrifugal dan terminal. Jika terjadi kerusakan pada saklar sentrifugal motor harus segera di Off-kan agar tidak terjadi kerusakan (terbakar) pada lilitan bantu dan segera dibongkar untuk diperbaiki atau diganti dengan yang baru.

6. Jenis motor kapasitor yaitu:

a. Motor kapasitor start

b. Motor kapasitor tetap/ running (permanent)

c. Motor kapasitor start-running

Jika kapasitornya rusak motor tidak dapat berputar hanya mendengung atau jika berputar mototr tidak normal atau ada panas lebih. Cara perbaikannya adalah dengan mengganti dengan kapasitor yang baru yang sejenis.

7. Gambar sirkuit diagram motor repulsi:



Jenis kerusakan yang sering terjadi adalah pada sikat-sikatnya dan komutatornya. Sedangkan lilitan jangkar dan liltan medan sangat jarang, kecuali dipakai pada waktu yang lama atau kesalahan pada pemberian tegangan

8. Pengaturan kecepatan putaran motor universal dapat dilakukan dengan dua cara yaitu dengan memasang tahanan depan (rheostat resistance) secara seri dengan motor dan memasang tahanan kumparan medan yang bertahap (bertingkat) agar mendapatkan variasi kecepatan.

9. Jika tidak berputar, maka motor shaded pole kita cek dari sumber tegangan, setelah itu kabel jek ke motor diperiksa dengan avo meter, memastikan bahwa sumber tegangan menunjukkan adanya tegangan 220 Volt dan kabel penghubung terhubung dengan baik, jika semua dalam keadaan baik maka dapat dipastikan bahwa lilitan kumparan utama ada yang putus, segera periksa dan sambungan yang putusnya dengan solder. Jika terlalu berat maka lilitan utama perlu diganti dengan yang baru.

10. Langkah-langkahnya sebagai berikut:

a. Cek semua hubungan kumparan dengan avo meter, pastikan bahwa motor dalam keadaan terbakar atau tidak.

b. Mencatat data motor.

c. Membongkar tutup-tutup stator motor dengan memberi tanda.

d. Melepaskan hubungan sakelar sentrifugal dangan kumparan bantu .

e. Membongkar/melepaskan lilitan stator dengan melakukan pencatatan langkah alur, gambar bentangan lilitan, jumlah lilitan per alur, diameter kawat dan berat kawat.

f. Membersihkan alur-alur stator dan memasang prespan.

g. Membuat mal lilitan untuk melilit kumparan utama dan bantu.

h. Memasang lilitan dalam alur-alur statorsesuai dengan gambar bentangan lilitan semula.

i. Mengikat kepala kumparan dan memberikan pasak pada alur-alur stator dengan prespan, mika atau bambu.

j. Menghubungkan lilitan untuk pengujian lilitan (testing) baik tahanan kumparan maupun tahanan isolasi harus dipastikan dalam keadaan baik dan benar dengan alat ukur avo meter dan megger.

k. Pemberian vernis/ lak cair dan pengeringnya.

l. Pemasangan kembali (perakitan)

m. Pengujian motor yang menyangkut, arus beban nol, putaran motor dan temperatur motor.

Memelihara dan Memperbaiki Motor AC 3 Fasa

Test Formatif

1. Sebutkan jenis motor asynkron 3 fasa (motor induksi) menurut jenis rotornya?

2. Mengapa motor induksi disebut juga motor asynkron (tidak serempak)?

3. Jelaskan prinsip kerja motor induksi 3 fasa dengan blok diagram alur?

4. Apa yang harus anda lakukan jika sebuah motor induksi (asynkron) tidak dapat distart, buatlah analisis troble shotingnya?

5. Mengapa motor synkron disebut motor serempak?

6. Sebutkan dua jenis motor synkron sesuai dengan konstruksinya!

7. Sebutkan beberapa jenis gangguan (kerusakan) yang sering terjadi pada motor synkron!

8. Sebutkan beberapa pekerjaan pemeliharaan pada motor synkron pada jadwal mingguan!

9. Untuk memenuhi kelangsungan proses produksi di industri perlu pengaturan kerja yang baik serta pemeliharaan yang kontinou (terus menerus) mengapa demikian?

10. Mengapa pada saat kita melakukan pekerjaan perbaikan peralatan listrik (mesin-mesin listrik) kita harus mencatat pada kartu pemeliharaan/perbaikan sesuai dengan alur kerja yang sesuai?

Kunci Jawaban

1. Menurut jenis rotornya dibagi dua yaitu:

a. Motor induksi dengan rotor sangkar (suqirel Cage)

b. Motor induksi dengan rotor lilit (wound rotor)

2. Karena antara putaran medan stator (ns) dengan putaran rotor (nr) tidak sama karena ada slip




4. Dengan emmbuat tabel Trouble Shoting kita menganalisis motor dengan cara mengurut dari sumber listrik AC sampai ke terminal dan belitan motor dan mencek bagian mekanis yang bergerak.

5. Motor berputar kalau terjadi medan putaran stator sama dengan putaran rotor yaitu kecepatan putar medan stator harus serempak dengan putaran rotor (yang diputar dengan tenaga mekanis luar) itulah yang disebut dengan motor serempak.

6. dua jenis motor synkron sesuai dengan konstruksinya:

a. Motor synkron (serempak) external source

b. Motor synkron dengan induction motor start

7. Jenis gangguan/kerusakan yang sering terjadi pada pada motor synkron adalah sikat-sikat arang, brush holder (rumah-rumah sikat), Slip-ring, bearing (laher) dan belitan stator serta rotor.

8. Jadwal mingguan diantaranya:

a. Pemeriksaan sekeliling motor

b. Pemeriksaan pelumasan (minyak pelumas)

c. Pemeriksaan bantalan peluruh

d. Pemeriksaan gangguan mekanis

e. Pemeriksaan sikat-sikat dan cincin seret

9. Karena dengan sistem pemeliharaan yang baik dan kontinou, semua peralatan (pesawat) dalam keadaan siap pakai (siap kerja) sehingga kelangsungan proses produksi terjamin.

10. Agar setiap komponen yang diperbaiki tercatat dengan baik dan diarsipkan agar proses perbaikan sesuai dengan langkah dan ketentuan awal/semula (sesuai dengan aslinya) Dan kerusakan/gangguan selanjutnya dapat cepat diatasi.

Memelihara dan Memperbaiki Transformator

Test Formatif

1. Sebutkan definisi dari transformator!

2. Sebutkan tiga pengelompokkan transformator menurut cara pemasangannya!

3. Sebutkan tiga pengelompokkan transformator dalam pemakaiannya!

4. Sebutkasn fungsi dari transformator arus!

5. Sebutkan fungsi dari transformator tegangan untuk pengukuran!

6. Jelaskan mengapa inti trafo harus dibuat dari plat-plat baja silicon tipis!

7. Sebutkan bagian-bagian dari konstruksi trafo untuk trafo-trafo kecil 1 fasa!

8. Mengapa pada trafo-trafo besar harus ada jadwal pemeliharaan?

9. Apa yang terjadi jika trafo-trafo besar tidak ada jadwal pemeliharaan dan perbaikan?

10. Sebutkan hal-hal yang meliputi pemeliharaan dan perbaikan transformator!

Kunci Jawaban

1. Transformator adalah suatu alat listrik yang dapat memindahkan dan mengubah energi listrik dari satu atau lebih rangkaian listrik ke rangkaian listrik yang lain.

2. Tiga pengelompokkan menurut cara pemasangannya adalah:

a. Pemasangan di dalam (Indoor transformer)

b. Pemasangan di luar (out door transformer)

c. Pemasangan di bawah permukaan air (submersible Transformer)

3. Tiga pengelompokkan menurut pemakaian transformator adalah:

a. Transformator daya/tegangan

b. Transformator distribusi

c. Transformator pengukuran

4. Fungsi Transformator arus adalah untuk menurunkan arus listrik besar/ tinggi pada tegangan tinggi/ menengah menjadi arus kecil pada tegangan rendah untuk pengukuran.

5. Fungsi Transformator tegangan untuk pengukuran adalah untuk menurunkan tegangan tinggi/ menengah menjadi tegangan rendah untuk besaran ukur sesuai dengan alat-alat ukur atau alat-alat pengaman.

6. Karena fluks yang mengalir di dalam inti trafo fluks bolak balik, maka diperlukan persyaratan khusus agar kerugian histeris dan arus arus pusar dapat ditekan sekecil mungkin.

7. Trafo-trafo 1 fasa kecil terdiri dari bagian konstruksi antara lain:

Inti trafo, koker, isolasi kertas, kumparan trafo dan terminal.

8. Agar trafo-trafo tersebut dapat bekerja dengan baik dan dapat tahan lama.

9. Tanpa pemeliharaan dan perbaikan maka akan memperpendek umur trafo dan akan menimbulkan gangguan-gangguan pada waktu dini.

10. Hal-hal yang meliputi pemeliharaan dan perbaikan Transformator adalah:

a. Membersihkan dan mengamati Transformator

b. Memeriksa rangkaian listrik dan klem-klem terkecil

c. Membogkar dan melepas belitan Transformator

d. Membuat koker

e. Mengisolasi

f. Melilit ulang Transformator

g. Memasang plat-plat inti Transformator

h. Memeriksa dan menguji Transformator setelah diperbaiki.

Tes Tertulis

1. Sebutkan komponen-komponen motor fasa belah danjika terjadi gangguan pada sakelar sentrifugalnya apa yang harus anda lakukan ?

2. Sebutkan tiga jenis motor kapasitor dan jelaskan fungsi kapasitor pada motor starting serta bagaimana cara mengatasi kerusakan kapasitor tersebut!

3. Gambarkan sirkuit diagram motor repulsi dan identifikasikan jenis kerusakan/ gangguan yang sering terjadi?

4. Bagaimanakah caranya bahwa motor universal itu dapat diatur kecepatan putarnya (variasi kecepatan) coba jelaskan?

5. Apa yang harus anda lakukan jika sebuah motor induksi (asynkron) tidak dapat distart, buatlah analisa trouble shortingnya?

6. Mengapa motor synkron disebut motor serempak?

7. Sebutkan beberapa pekerjaan pada pemeliharaan motor synkron untuk jadwal mingguan?

8. Sebutkan bagian-bagian dari konstruksi trafo untuktrafo-trafo kecil satu fasa!

9. Apa yang terjadi jika trafo-trafo besar tidak ada jadwal pemeliharaan dan perbaikan?

10. Sebutkan hal-hal yang meliputi pemeliharaan dan perbaikan sebuah transformator?

Kunci Jawaban

1. Komponennya adalah: rumah stator; stator; rotor sangkar; bantalan peluruh (bearing); lilitan utama; lilitan bantu; sakelar sentrifugal dan terminal. Jika terjadi kerusakan pada saklar sentrifugal motor harus segera di Off-kan agar tidak terjadi kerusakan (terbakar) pada lilitan bantu dan segera dibongkar untuk diperbaiki atau diganti dengan yang baru.

2. Jenis motor kapasitor yaitu:

a. Motor kapasitor start

b. Motor kapasitor tetap/ running (permanent)

c. Motor kapasitor start-running

Jika kapasitornya rusak motor tidak dapat berputar hanya mendengung atau jika berputar mototr tidak normal atau ada panas lebih. Cara perbaikannya adalah dengan mengganti dengan kapasitor yang baru yang sejenis.

3. Gambar sirkuit diagram motor repulse.


Jenis kerusakan yang sering terjadi adalah pada sikat-sikatnya dan komutatornya. Sedangkan lilitan jangkar dan liltan medan sangat jarang, kecuali dipakai pada waktu yang lama atau kesalahan pada pemberian tegangan

4. Pengaturan kecepatan putaran motor universal dapat dilakukan dengan dua cara yaitu dengan memasang tahanan depan (rheostat resistance) secara seri dengan motor dan memasang tahanan kumparan medan yang bertahap (bertingkat) agar mendapatkan variasi kecepatan.

5. Dengan membuat tabel trobel shorting kita menganalisa kerusakan dengan mengurut adari sumber AC (karena motor tidak dapat di start), cek sumber AC pastikan ada tegangan cek kabel penghubung sampai ke terminal dan cek kabel yang masuk belitan stator, pastikan kerusakannya dan perbaiki.

6. Motor synkron dapat berputar kalau terjadi medan putaran stator sama dengan kecepatan putar rotornya, jadi kecepatan medan putar stator harus serempak dengan putaran rotor, itulah yang disebut serempak.

7. Jadwal mingguan pada motor synkron diantaranya adalah:

- Pemeriksaan sekeliling motor.

- Pemeriksaan pelumasan minyak (minyak pelumas).

- Pemeriksaan bantalan peluruh (inspeksien).

- Pemeriksaan gangguan mekanis.

- Pemeriksaan sikat-sikat dan cincin seret.

7. Konstruksi trafo-trafo kecil 1 fasa terdiri dari: inti trafo; koker; isolasi kertas; kumparan trafo dan terminal.

8. Tanpa pemeliharaan dan perbaikan maka akan memperpendek umur trafo dan akan menimbulkan gangguan-gangguan.

9. Hal-hal yang meliputi pemeliharaan dan perbaikan transformator adalah:

a. Membersihkan dan mengamati transformator

b. Memeriksa rangkaian listrik dan klem-klem terminal.

c. Membongkar dan melepas belitan transformator

d. Membuat koker transformator

e. Mengisolasi transformator

f. Melilit ulang transformator

g. Memasang plat-plat inti transformator

h. Memeriksa dan menguji transformator setelah diperbaiki.






Melilit dan Membongkar Kumparan

CEK KEMAMPUAN

1. Jelaskan perbedaan antara motor dengan generator

2. Bagaimana dengan belitan utama dan belitan bantu pada motor 2 phasa

3. Sebutkan macam – macam motor Asinkron 1 phasa.

4. Motor AC 3 phasa mempunyai alur 24 berkutup 2 tahap ganda. Buatlah daftar lilitannya.

Kunci Jawaban

1. Motor adalah bagian dari mesin listrik yang berfungsi untuk merubah tenaga listrik menjadi tenaga mekanik.

Generator adalah bagian dari mesin listrik yang berfungsi untuk merubah tenaga mekanik menjadi tenaga listrik.

2. Belitan bantu dan belitan utama adalah dimiliki oleh motor AC 1 phasa, belitan utama mempunyai luas penampang kawat yang lebih besar dan jumlah lilitan kawatnya lebih banyak dari belitan bantu.

3. Macam–macam motor Asymcroon satu phasa adalah sebagai berikut:

a. Motor phasa belah.

b. Motor kapasitor

c. Motor Universal

d. Motor kutub bayangan.

4. Motor AC 2 phasa

G = 24, 2p = 2, tahap ganda

Buat daftar lilitannya:

-----------> Langkah 1 - 13

-----------> 6 kumparan tiap kelompok

-----------> 12 sisi kumparan tiap kutub

Merencanakan Dan Mempersiapkan Pekerjaan

Test Formatif

1. Apa yang terjadi apabila jumlah kutub suatu motor diubah?

2. Komposisi dari stator adalah terdiri dari 94% baja dan 6% silicon. Apa yang terjadi, apabila komposisi silicon ditambah?

Kunci Jawaban

1. - Bila Jumlah kutub ditambah maka yang terjadi putaran rotor yang dihasilkan akan berkurang.

- Bila jumlah kutub pada motor dikurangi maka yang terjadi putaran dari motor akan bertambah.

2. Apabila komposisi dari silicon (karbon) ditambah, maka yang terjadi stator tersebut akan rapuh dan mudah untuk pecah serta nilai fluksi magnet yang dihasilkan akan bertambah.

Membongkar Kumparan Pada Peralatan Listrik

Test Formatif

1. Apakah tujuan kita harus memberi suatu tanda pada kedua tutup untuk rumah stator dan kepala kumparan pada saat kita membongkarnya?

2. Apakah tujuan kita membersihkan rotor dari kotoran?

3. Bagaimana langkah–langkah urutan yang benar untuk melepas rotor pada rumah stator yang aman dan benar dan melepas kumparan–kumparan stator?

Kunci Jawaban

1. Agar pada waktu pemasangan kembali kedua tutup dan As rotor tidak tertukar letaknya serta untuk memudahkan pemasangan mur baut. Akhirnya kembali pada posisi semula.

2. Sebab apabila rotor dalam keadaan kotor pada waktu memasang kembali, maka akan menjadi sulit dan disamping itu akan menyebabkan menimbulkan gesekan pada inti dengan stator.

3. Langkah urutan melepas rotor dan kumparan

a. Melepas pasak/spey untuk puley

b. Melepas puley

c. Membuat tanda kesejajaran

d. Membuka baut

e. Membuka/melepas tutup penopang

f. Mengeluarkan rotor dari rumah stator

g. Melepas pasak bambu pada alur–alur stator

h. Melepas belitan–belitan kawat pada alur stator.

Merakit Kumparan Pada Peralatan Listrik

Test Formatif

1. Jelaskan apa yang dimaksud dengan sistem gulungan satu jalan (single Layer Winding)!

2. Apakah akibatnya apabila penampang kawat email dibuat lebih kecil dari aslinya dan apa pula akibatnya jika jumlah lilitan tiap alur dikurangi?

3. Suatu motor tiga phasa mempunyai jumlah alur 24 akan digulung lagi untuk kecepatan 3000 rpm pada frekuensi 50 Hz dengan bentuk kumparan spiral sistem 2 (dua) jalan tentukan:

a. Jumlah kutub

b. Jumlah alur perkutub perphasa

c. Langkah alur untuk belitan

d. Pergeseran alur antar phasa.

Kunci Jawaban

1. Gulungan sistem satu jalan adalah sistem gulungan dimana tiap alurnya hanya diisi oleh satu kelompok lilitan.

2. Jika penampang kawat menjadi lebih kecil dan jumlah lilitan tetap, maka arus listrik yang mengalir akan menjadi lebih kecil. Sehingga daya listrik berkurang dan daya mekaniknya menjadi kurang. Jika jumlah lilitan tiap alur dikurangi, maka akan menyebabkan arus menjadi besar. Sehingga akan menyebabkan panasnya bertambah besar/kelebihan panas (over head).

3. Diketahui: Motor tiga phasa

G: 24 alur, n: 3000 rpm, f: 50 Hz

Penyelesaian:

a.

b.

c.

d.

Tes Tertulis

1. Jelaskan hal–hal sebagai berikut:

a. Perbedaan antara motor dan generator

b. Pengertian dari stator

c. Pengertian dari rotor

d. Motor induksi 1 fasa dan motor induksi 3 fasa

2. Kumparan stator motor 3 fasa jika diketahui putaran motor 1000 rpm, jumlah alur 36 dan bentuk lilitan spiral sistem satu jalan (single layer) dengan cara perhitungan.

Tentukan:

a. Jumlah kutub

b. Jumlah alur perkutub perfasa

c. Langkah belitan

d. Pergesaran antar fasa

Kunci Jawaban Test Tertulis

1. a. Motor adalah peralatan listrik yang berfungsi untuk merubah tenaga listrik

menjadi tenaga mekanik, sedangkan generator adalah peralatan listrik yang berfungsi untuk merubah tenaga mekanik menjadi tenaga listrik.

b. Stator adalah bagian dari motor atau generator yang tidak bergerak atau tidak digerakkan.

c. Rotor adalah bagian dari motor atau generator yang menghasilkan putaran atau berputar.

d. Motor Induksi satu phasa adalah suatu motor yang sumber tegangannya diambilkan dari jala–jala satu phasa, sedangkan motor induksi tiga phasa adalah suatu motor yang sumber tegangannya diambilkan dari jala–jala tiga phasa sehingga terjadi perbedaan 120o listrik maupun mekanik pada lilitannya.

2. Penyelesaian

P = 80.f / n = 60 x 50 / 1500 = 2 Pasang kutub Jumlah pasang kutub = 2

g = G / 2.m.p = 36 / 2 x 3 x 2 = 3 Jumlah alur/kutub/fasa = 3

Yg = G / 2.p = 36 / 2 x 2 = 9 Langkah Belitan = 9

Yf = 2 / 3X Yg = 2 / 3 x 9 = 6 (1-7-13) Pergeseran tempat = 6





Mengoperasikan Generator Set

Generator Set

Tes Formatif

1. Apa fungsi mesin diesel pada generator set

2. Bagaimna syarat-syarat minyak pelumas pada sistem pelumasan

3. Sebutkan sistem pendinginan pada generator set

4. Jelaskan prinsip kerja dari generator 3 phasa

5. Mengapa diperlukan kerja paralel generator

6. Sebutkan syarat-syarat kerja paralel dua generator 3 phasa

7. Bagaimana kerja lampu sinkronisasi menunjukkan bahwa frekwensi dan urutan fasa geenrator tiga phasa yang akan diparalelkan terhadap generator lain yang sedang bekerja telah sama dan benar

8. Apa fungsi dari voltage regulator

9. Apa fungsi dari governor

10. Sebutkan alat-alat ukur pada panel gen set

Kunci Jawaban

1. Fungsi mesin diesel adalah sebagai pengerak mula pada gen set, untuk menggerakkan roto generator sehingga out put statornya menghasilkan tegangan

2. Syarat- syarat minyal pelumas

a. Tahan terhadap panas

b. Bersih dari zat-zat kimia

c. Licin

d. Tiak mengakibatkan keausan

e. Tidak banyak membebani mesin

f. Suhu lebih dari 20°C.

3. Sistem pendinginan pada generator set adalah sistem pendinginan air dan udara

4. Prinsip generator 3 phasa

Pada bagian stator terbangkit medan magnet yaitu bagian kutub utara dan selatan. Diantara ujung kutubnya adakan timbul garis gaya magnet dan akibat aanya roto yang berputar memotong garis gaya magnet sehingga dihasilkan tegangan bolak balik

5. Karena dengan kerja paralel, jumlah generator ayang bekerja setiap saat dapat berpariasi disesuaikan dengan besarnya beban yang terpasang sehingga generator itu bekerja pada kapasitas nominal dan efesiensi kerjanya menjadi maksimum.

6. Syarat-syarat kerja paralel generator tiga phasa :

a. Tegangan terminal dua generator harus sama

b. Frekuensi dua generator harus sama

c. Urutan phasa dua generator harus sama

7. Bila urutan phasa benar lampu akan nyala berputar. Selanjutnya bila frekuensi telah sama, putaran nyala. Lampu makin perlahan dan akhirnya berhenti

Bila urutan pahasa belum benar, maka lampu akan berkedip bersama-sama untuk membenarkannya dengan cara menukar phasanya

8. Voltage regulator adalah suatu alat yang berfungsi untuk menjaga agar tegangan oit put dan generator sesuai yang diinginkan

9. Governor adalah suatu alat yang berfungsi untuk mengatur atau mempertahankan putaran mesin agar dalam kecepatannya yang tetap.

10. Alat-alat meter pada generator set

- Volt meter

- Amper meter

- Watt meter

- Sppedometer ( Rpm)

- Frekwensi meter

- Running Hour meter

- Meter tekanan oil

- Thermometer

Menghidupkan dan Mematikan GenSet

Test Formatif

1. Apa arti penting dari keberadaan gen set

2. Gambarkan dan jelaskan cara kerja dari Instalasi sentral tenaga listrik

3. Apa yang anda lakukan sebelum menghidupkan gen set

4. Sebutkan langkah-langkah yang benar menghidupkan gens et

5. Sebutkan langkah-langkah yang benar mematikan gen set

Kunci Jawaban Tes Formatif

  1. Arti penting keberadaan gen set adalah untuk tenaga listrik cadangan apabila PLN padam dan menambah daya apabila masih kekuarangan
  2. Instalasi sentral Tenaga Listrik

Cara kerja - Dalam keadaan normal langsung berhubungan PLN

- PLN padam berhubungan dengan gen set

  1. Sebelum menghidupkan gen set perlu dilakukan pengecekan baterai, air, oil, dan bahan bakar
  2. Langkah-langkah menghidupkan gen set

- Masukkan saklar baterai

- Putar stir gas ½ putaran

- Hidupkan gen set dengan kunci kontak

- Putirlah stir gas sampai dengan teg, putaran dan frekwensi sesuai nama plat

- Masukkan saklar out dan saklar utama

  1. Langkah-langkah mematikan gen set

- Matikan saklar utama dan saklar out put

- Turun kecepatan putar diesel dengan memutar stir gas

- Memutar kunci kontak posisi nol

- Putuskan saklar baterai

Mengoperasikan Gen set Otomatis

Test Formatif

  1. Apa keunggulan penggabungan pengendali geenrator otomatis dengan sistem magnetik, sistem elektronik dan sistem manual
  2. Sebutkan perlengkapan utama generator otomatis
  3. Dalam panel ACOS 250 terdapat tombol supervision, Start fault dan Trial Service. Jelaskan fungsi dari masing-masing tombol tersebut.
  4. Apa yang anda peroleh dalam pengoperasian gen set otomatis tanpa beban dan bila PLN padam

Kunci Jawaban Formatif

1. Keunggulan-keunggulan sistem penggabungan antara sistem magnetik, elektronik dan manual

a) Mudah dalam pemeliharaan

b) Mudah pengoperasiannya

c) Tingkat keamanan tinggi

d) Tingkat handalan tinggi

2. Perlengkapan utama generator set adalah batery, baterai chargerm, relay-relay dan panel ACOS.

3. Supervision ON adalah tombol untuk memindahkan suplai beban secara otomatis, berdasarkan waktu yang telah dtentukan

Start Fault : Tombol untuk mengetahui gangguan lewat lampu indikator

Trial Service : Tombol untuk percobaan unit gen set beroperasi tanpa

beban

4. a. Seluruh bagian peralatan gent set otomatis diamati kinerjanya dan harus menunjukkan kinerja yang baik dan siap bekerja untuk mendukung pengoeprasian gen set

b. Peserta diklat berhasil mengoperasiakn genst untuk pemanasan saja secara manual sekaligus berhasil mamtikannya kembali dengan ebnar dan aman.

c. Peserta diklat dapat melakukan langkah agar genset otomatis bekerja pada saat listrik PLN mati dan genset akan mati kembali jika listrik PLN hidup kembali yakni dengan mengaktifkan tombol “ Automatic” pada panel ACOS.

Pemeliharaan

Tes Formatif

Jawablah pertanyaan dibawah ini dengan jelas dan singkat

1. Apakah yang dimaksud dengan pemeliharaan

2. Apakah akibatnya jika pemeliharaan tidak dilaksanakan dengan baik

3. Jelaskan hubungan antara pemeliharaan dengan biaya

4. Jelaskan tujuan dari pemeliharaan

5. Jelaskan perbedaan antara pemeliharaan dengan perbaikan

6. Apakah yang dimaksud dengan genset

7. Jelaskan perbedaan dan persamaan antara genset dengan generator

8. Jelaskan prosedur pemeliharaan genset

9. Sebutkan 3 bagian pokok yang harus dipelihara pada bagian penggeraknya (diesel)

10. Sebutkan 3 bagian pokok yang harus dirawat pada bagian pembangkitnya (generator)

Kunci Jawaban

1. Pemeliharaan adalah suatu kegiatan yang terencana yang bertujuan agar peralatan selalu dalam keadaan siap operasi atau siap pakai

2. Jika pemeliharaan tidak dilaksanakan dengan baik berakibat usia peralatan atau mesin tidak berumur panjang atau cepat rusak.

3. Hubungan antara pemeliharaan dengan biaya adalah jika pemeliharaan tidak dilaksanakan sesuai dengan prosedur yang berlaku maka kerusakan akan cepat timbul sehingga perlu biaya perbaikan serta kerugian produksi akibat alat atau mesin yang tidak berfungsi atau rusak dan sebaliknya jika pemeliharaan dilaksanakan sesuai dengan prosedur maka biaya akan sangat kecil.

4. Tujuan pemeliharaan adalah mencegah atau menghindari adanya kerusakan pada peralatan atau mesin sehingga peralatan atau mesin tersebut dapat berumur panjang dan produksi tetapberlangsung

5. Perbedaan antara pemeliharaan dengan perbaikan yaitu pemeliharaan adalah suatu proses untuk menghindari agar peralatan tidak cepat rusak atau tidak ada gangguan ( preventive ) sedangkan perbaikan adalah suatu proses penggantian komponen atau peralatan yang terganggu atau rusak ( coorrective )

6. Genset adalah suatu pembangkit tenaga listrik yang umumnya dihubungkan atau dikopel dengan suatu engine (motor diesel) dan biasanya digunakan pada waktu-waktu tertentu

7. Persamaan dan perbedaan antara genset dan generator adalah sama-sama merupakan pembangkit tenaga listrik (mengubah tenaga mekanik menjadi tenaga listrik) sedangkan perbedaanya genset sudah langsung dikopel dengan penggeraknya dan dioperasikan pada waktu-waktu tertentu sedangkan generator belum diberi penggerak dan dioperasikan terus menerus (waktu yang rtelatip lama)

8. Prosedur pemeliharaan genset biasanya dilakukan dengan 2 cara kegiatan yaitu :

· Secara rutin (harian) yang terutama mencakup masalah kebersihan atau fisik

· Secara berkala yang terutama mencakup pemeliharaan visual (misal ada yang retak, kendor dsb) dan pemeriksaan dengan alat uji ( tahanan isolasi dsb)

9. 3 hal pokok yang harus dipelihara pada bagian penggeraknya (diesel) yaitu : pelumasnya, pendinginnya dan bahan bakarnya

10. 3 hal pokok yang ahrus dipelihara pada pembangkitnya (generatornya) yaitu alur-alur lamel komutator dan cincin seretnya, sikat-sikatnya dan kumparan stator dan rotornya.

Tidak ada komentar:

Poskan Komentar
